Domeniu de utilizare:

Scopul inventiei este de a obtine inchiderea completa a usilor pliante actionate pneumatic rezolvand problema mentinerii aproape constante a fortei cilindrului in timpul functionarii.

Mecanismul pentru actionarea usilor plinte, conform inventiei, elimina dezavantajele solutiilor clasice prin aceea ca, in scopul transmiterii constante a fortei intre cilindrul pneumatic si usa plianta, s-a montat un sistem de transmitere a miscarii utilizand o cremaliera si un sector dintat .

Descrierea solutiei:

	Usa plianta		Pozitionare mecanism pe usa

Inventia prezinta urmatoarele avantaje:

• datorita transmiterii miscarii printr-un angrenaj dintat , forta de actionare nu este influentata , ca in cazul mecanismelor cu parghii, de pozitia relativa dintre capatul tijei pistonului si axul de rotire a usii in miscarea de inchidere;
• cilindrul are numai miscare de translatie odata cu suportul;
• permite pozitionarea mai usoara a semnalizarilor de inceput si sfarsit de cursa;
• nu mai conditioneaza pozitionarea riguroasa a elementelor ce compun mecanismul usii.

Mecanismul este format dintr-un cilindru pneumatic, care, prin intermediul unei cremaliere fixata la capatul tijei transmite miscarea la un sector dintat fixat solidar, prin intermediul unui pivot , de usa plianta.

Cilindrul pneumatic este fixat pe un suport care se deplaseaza odata cu usa pe un sistem de glisare plasat in locul actualului mecanism montat deasupra usii.

Pe acelasi suport este fixata si articulatia in care se roteste pivotul usii.

Suportul pe care este fixat cilindrul se deplaseaza odata cu usa in momentul in care aceasta se inchide sau se deschide manual sau actionata pneumatic.

Forta de actionare

a usilor este dependenta de pozitionarea precisa a parghiei care transmite miscarea de la cilindru la usa .

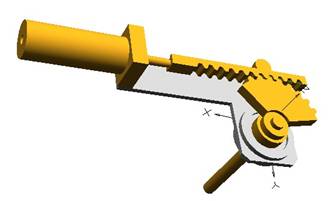

In fig 1 si 2 sunt prezentate 2 pozitii distincte ale usii actionate, iar in fig 3 este prezentat schematic mecanismul.

	Fig. 1	Fig. 2	Fig. 3

Caracteristici tehnice:

• Caracteristici dimensionale:
  • Inaltimea (H): 1.786 mm;
  • Latimea (L): 875 mm;
  • Pozitia manerului fata de baza (h): 657 mm.
• Caracteristicile tehnice si functionale:
  • Forta maxima de apasare pe maner pentru dezavorare: 53 N;
  • Forta maxima de deschidere a zavorului cocnitor: 270 N;
  • Cursa zavorului cocnitor: 15 mm;
  • Cursa unghiulara a manerului exterior pentru deschiderea usii: 40 ;
  • Cursa unghiulara a manerului interior pentru deschiderea usii: 110 ;
• Masa totala:
  • Pentru varianta cu trapa mica: 48,5 Kg;
  • Pentru varianta cu trapa mica: 49,5 Kg;
• Presiunea instalatiei pneumatice a vagonului: 8 pana la 10 bar.

Date privind durata economica de viata a produsului:

• Durata de serviciu este de 10 ani, insa, pentru o exploatare economica, se creste a durata de serviciu pana la 16 ani, perioada care cuprinde 2 revizii/reparatii capitale.
• Exploatarea usii si echipamentului de actionare se face in urmatoarele conditii:
  • Un parcurs mediu de 350.000 Km pe an;
  • Durata de utilizare medie zilnica de 17 ore, cu un maxim de 24 de ore;
  • Distanta zilnica maxima: 1.300 Km;
  • Temperaturi extreme in exploatare: -32 C pana la 55 C;
  • Comportarea la vibratii si unde de presiune corespunzatoare vitezei de 160 Km/h;
  • Perioada medie intre doua manipulari (inchidere-deschidere) ale usii: 15 min;
  • Umiditatea relativa maxima: 90% la 20 C.
